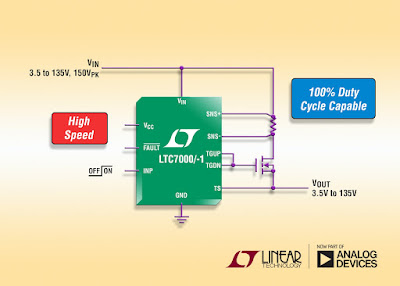

Driver da 150V protetto sul lato alto per MOSFET a canale N fornisce un duty cycle al 100%


Analog Devices, Inc., che ha recentemente acquisito Linear Technology Corporation, annuncia l'LTC7000/-1, un driver per MOSFET a canale N che funziona con una tensione di alimentazione fino a 150V.

La pompa di carica interna consente a uno switch esterno per MOSFET a canale N di rimanere costantemente acceso. Il potente gate driver dell'LTC7000/-1 può pilotare i MOSFET con elevata capacità del gate con tempi di transizione brevissimi, l'ideale per la commutazione ad alta frequenza e le applicazioni con switch statici.

L'LTC7000/-1 funziona in un intervallo di alimentazione in ingresso di 3,5V÷135V, 150VPK, con un intervallo di tensione di polarizzazione di 3,5V÷15V. Rileva una condizione di sovracorrente monitorando la tensione su una resistenza di rilevamento esterna in serie con l'assorbimento del MOSFET esterno.

Quando l'LTC7000/-1 rileva che la corrente di commutazione ha superato il livello preimpostato, viene abilitato un flag di errore e lo switch viene spento per un periodo di tempo impostato da un condensatore di temporizzazione esterno. Dopo un arco di tempo predeterminato, l'LTC7000/-1 esegue automaticamente un nuovo tentativo.

L'LTC7000/-1 è progettato per ricevere un segnale di ingresso digitale a bassa tensione con riferimento a terra e pilota rapidamente un MOSFET di potenza a canale N sul lato alto il cui assorbimento può raggiungere i 150V sopra la terra.

Con un carico di 1000pF, i rapidi tempi di salita e discesa di 13ns riducono al minimo le perdite di commutazione. L'LTC7000 è un dispositivo con funzionalità complete e caratteristiche aggiuntive rispetto all'LTC7000-1, tra cui pin Enable, blocco contro la sovratensione, limite di corrente regolabile e monitoraggio della corrente.

L'LTC7000 è disponibile nel package MSOP-16 e l'LTC7000-1 è disponibile nel package MSOP-16 (12) dal quale sono stati rimossi quattro pin per i requisiti di spaziatura dell'alta tensione.

Sono disponibili tre livelli di temperature di giunzione operative: i dispositivi in versione estesa e industriale supportano l'intervallo –40÷125°C, la versione automotive per alte temperature supporta l'intervallo –40°C÷150°C e la versione militare supporta l'intervallo –55°C÷150°C. I prezzi partono a $2,75/cad. per 1000 pezzi.

Per maggiori informazioni, visitare la pagina www.linear.com/product/LTC7000.



Riepilogo delle caratteristiche: LTC7000/-1
  • Ampio range operativo VIN: da 3,5V a 135V (max. ass. 150V)
  • Funzionamento con duty cycle al 100%
  • Pull-down da 1Ω, pull-up da 2Ω per tempi di accensione e spegnimento veloci
  • Protezione dai cortocircuiti
  • Timer di riavvio automatico
  • Flag di errore open-drain
  • Diodo di bootstrap integrato
  • Slew rate all'accensione regolabile
  • Alimentazione di polarizzazione da 3,5V a 15V
  • Limite di corrente regolabile (LTC7000)
  • Uscita di monitoraggio della corrente (LTC7000)
  • Blocco regolabile per sottotensione e sovratensione (LTC7000)
